一、用途

帶圖像分析自動轉塔數顯顯微硬度計HXD-1000TMC/LCD是由精密機械，光學系統和先進技術萃合而成的材料硬度測量?jī)x器。主要用途有二種：一是用于單獨進行硬度測定，如表面比較光潔的零件試樣的硬度，各種電鍍層、氮化層、滲碳層，氰化層零件的表層硬度，玻璃、陶瓷、瑪瑙等脆性非金屬材料的硬度；二是作金相顯微鏡用途，既觀察和拍攝材料的金相組織，并測定金相組織的硬度。用于熱處理、煤炭、金屬材料、軸承行業、汽車配套、科研單位、大專院校等實驗室



二、顯微硬度計特征、優點：

1. 儀器HV硬度示值誤差3%內。

2. MH-VK硬度測量軟件可以兩臺硬度計主機共用一套軟件。

3. 具有高清晰顯示出壓痕和試樣的金相組織界面，即能打硬度又能代替金相顯微鏡一機兩用。

4. 物鏡成像越清晰，對材料表面的壓痕的測量誤差越小，沒有好的物鏡特別對鍍層、陶瓷、煤炭等特殊行業要求高的產品是無法滿足的。

5. 儀器放大倍率600倍，電腦放大倍率1600倍，提高了測量精度

6. 精密定位系統，壓頭和物鏡自動轉換定位精確，連續打壓痕始終在中心無絲毫差異。物鏡/壓頭定位誤差在0.2μm以內

7. 標準硬度塊同一點用測微目鏡測量結果和電腦軟件上測出的硬度值完全一致。

8. 精度符合：中國國家標準 GB/T 4340.2-1999國際標準ISO 6507，美國標準ASTM E384，日本標準 JIS B7734

9. 國內一家光學、電器板、金加工、外殼采用進口烤漆，自行生產、裝配，產品質量有保證。

10. 儀器正常使用（非人為、環境、電壓等因素影響下），10年以上不會發生故障



三、圖像測量軟件功能

數據處理軟件與圖像測試軟件兼容并進行壓痕測量，數據分類，統計，儲存及輸出，軟件自動顯示壓痕測試結果曲線 ，深度曲線，誤差統計，測試次數分組統計等

1. 圖像分析軟件：測量和記錄壓痕與硬度值

2. 可測試表面處理層深度及硬度梯度，如滲碳層，淬火層等

3. 手動/自動測量壓痕、超高象素

4. 可繪制深度與硬度梯度坐標曲線圖

5. 軟件可通過標尺或標準硬度塊校正硬度值

6. 準確確定和設置壓痕位置與試樣邊緣的距離

7. 自動繪制硬度曲線圖，自動進行標尺轉換，包括洛氏（HRA，HRB，HRC，HRD，HRF，HR15N，HR30N，HR45N，HR15T，HR30T，HR45T）、布氏（HB）、里氏（HL）、肖氏（HS）和抗拉強度（TS）。

8. 自動生成試樣多部分硬度曲線的組合曲線，例如齒輪頂部/中部/根部的組合梯度曲線。

9. 自動生成硬度曲線圖的直方圖，以及組合梯度曲線的組合直方圖。

10. 同時提供按中國標準GB和按美國標準ASTM的硬度換算。

11. 提供按機械（軸承）行業標準JB的專用硬度換算

12. 能滿足滲碳零件的滲碳層深度的測量和曲線圖、高頻淬火零件的硬化層深度的測量程序和曲線圖要求等，并在電腦硬盤中作測量軟件備份。電腦軟件測量和顯示功能：色彩，反差，亮度，色度調節可任意調節

13. 圖像捕獲系統：系統能捕獲高質量的顯微圖像及金相圖像，直接反映出壓痕背景的顯微組織，通過CCD攝像裝置圖像采集卡達到彩色效果。

14. 圖像輸出：打印機能完成圖像定倍打印及文本的保存、打印等操作

15. 測試報告為EXCEL表格式和WORD文檔形式

16. 可以獲得指定倍率的金相圖像（如200倍-1600倍各倍率）。



我公司的自動轉塔打定點誤差在0.2um，

10g/25g/50g硬度誤差在3%以內（是用國家質檢部門鑒定的標準硬度塊測試）

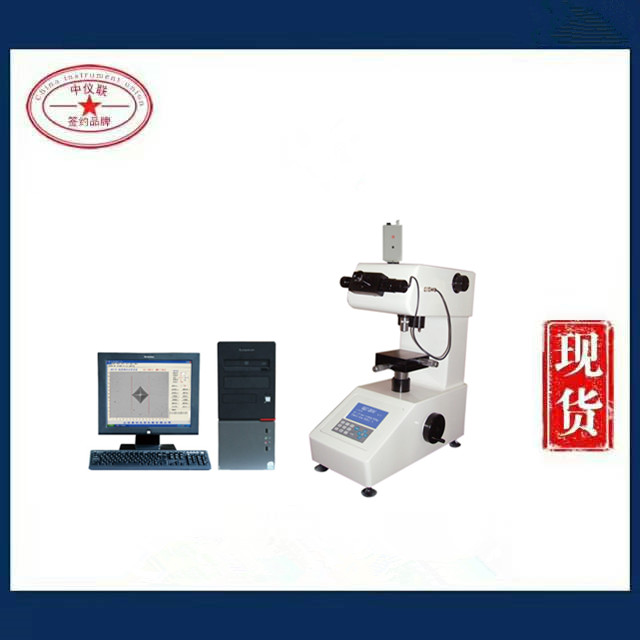

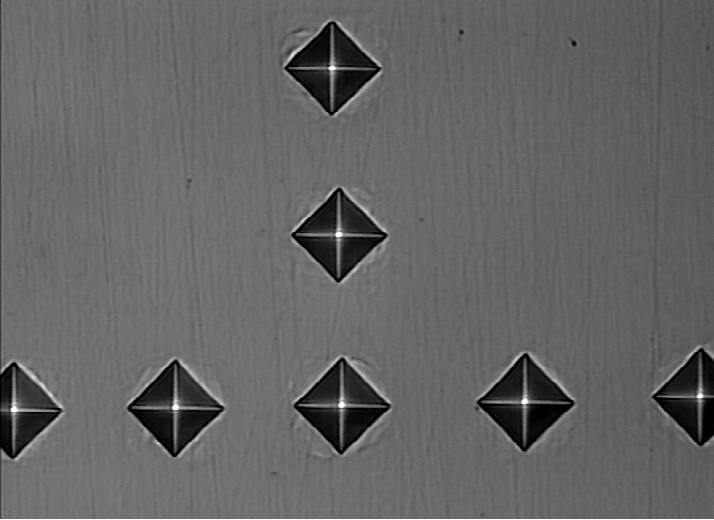

壓痕成像清晰，減少測量誤差，如下圖所示：

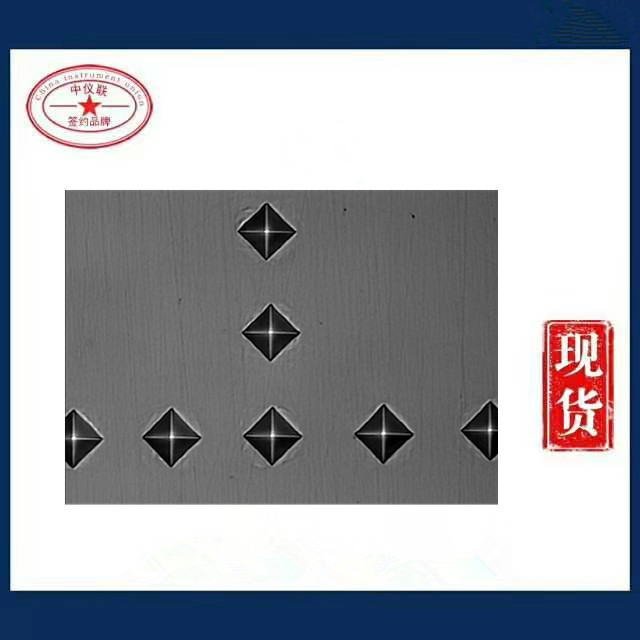

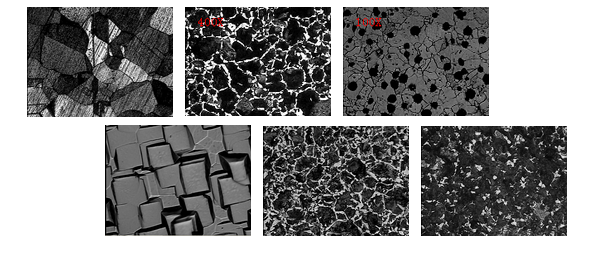

我公司每臺顯微維氏硬度計的光學成像都能達到如下圖所示的效果。



開機液晶屏顯示寶棱商標



儀器標準配置清單

1. 儀器主機 1臺

2. 維氏壓頭 1只 (天然金剛石)

3. 物鏡40X 10X

4. 數顯測微目鏡 15X  (放大倍率600倍.在電腦上放大約1600倍)

5. 內置打印機

6. 小水平儀1只

7. 標準硬度塊：高，中各一塊（HV750和HV450）含第三方檢定證書

8. 薄片夾緊器1只

9. 小圓柱體夾緊器1只

10. 平口鉗1只

11. 12V30W備用燈泡1只，

12. 電源線，輔助工具，拖線板1套

13. 圖像卡  1塊

14. 彩色CCD攝像頭及電源線  1只

15. 軟件加密狗及接筒 1

16. 測量軟件  1套

17. 電腦主機 1套

電腦硬件：聯想商用機，內存DDR4G，硬盤500G，高性集成顯卡,19.5寸液晶屏顯示器
