型號系列

測試項目

AC 耐壓

DC 耐壓

IR絕緣電阻

GB接地導通

LC泄漏電流

PD局部放電

TOS9300

√

√

TOS9301

√

√

√

TOS9301PD

√

√

√

√

TOS9302

√

√

TOS9303

√

√

√

√

TOS9303LC

√

√

√

√

√

TOS9320

４通道高電壓掃描器 含接觸校驗功能

型    號

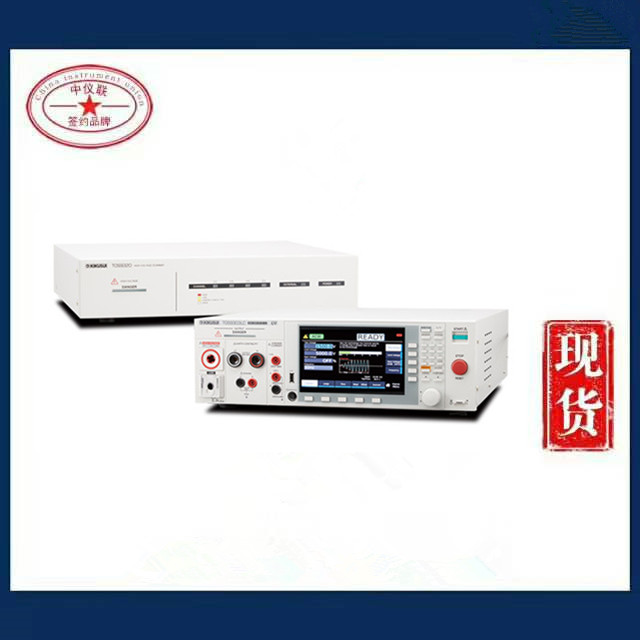

TOS9301

耐電壓范圍

0.050 kV ～ 5.000 kV

變壓器容量

500 VA（5 kV / 100 mA）

耐電壓用電壓計精度

±（1.2 % of reading + 5 V）

擊穿電流范圍

100 mA（輸出電壓0.2 kV 以上）

耐電壓用電流計精度

±（1 % of reading + 2 μA）

電壓上升時間(Rise Time) 設置范圍

0.1 s ~ 200s

電壓下降時間(Fall Time)設定范圍

10s ~ 200s, OFF

測試時間設定范圍

0.1 s ~ 1000s, OFF

判斷延遲時間(Judge Delay)設定范圍

20.3 s ~ 10s, AUTO *3(僅DCW)

時間準確度

±(100ppm of setting + 20ms)(不包括Fall Time)

絕緣電阻輸出電壓

-25 V ～ -1000 V  解析度：1V

緣緣電阻電壓精度

±（1.2 % of setting + 2 V）

絕緣電阻測試范圍

0.001MΩ～100.0 GΩ(在最大定格電流1ma到5na的范圍內)

最大額定負荷

1 W（ -1000 V / 1 mA）

短路電流

12 mA 以下

電阻表精度

負極：±（1 % of reading + 1 V）、正極：±（1.2 % of reading + 1 V）

電壓上升時間(Rise Time)設置范圍

0.1 s ~ 200s

測試時間(Test Time)設定范圍

0.5 s ~ 1000s、OFF

判定延遲時間(Judge Delay)設定范圍

10.1 s ~ 10s, AUTO *2

時間準確度

3±(100ppm of setting + 20ms)

電源

100 Vac ～ 120 V ／ 200 V ～ 240 V

重量

17kg

外形尺寸

440×410×155mm (寬×深×高)

標準附件

1、電源代碼(1根，線長約2.5 m:因目標而異。)

2、測試線TL31-TOS(1組)，SIGNAL I/O插頭(1組)，高電壓危險封條(1張)

3、操作指南(一本)，CD-ROM(一張)，安全(一本)，

4、不附帶任何重物警告貼紙(1張)※1:TOS9300

工作環境

溫度：0 - 40℃

濕度：20 %rh ~ 80 %rh(無結露)
