詳細介紹
Ⅰ、設備簡介及技術參數
ZMJ30鑄件冒口分離機的組成：

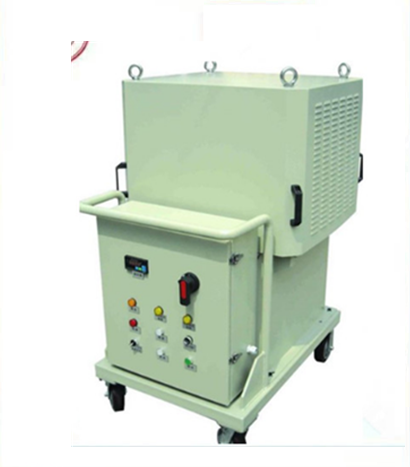

1）.動力系統：由電動機、高壓油泵、回油濾油器、冷卻器及電磁閥等組成的液壓站作為本設備的動力系統，負責驅動設備。

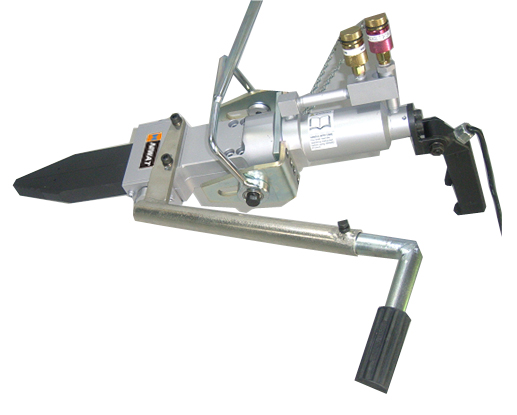

A.鉗頭：楔型鉗頭用于去除鑄件澆冒口。
B.吊具：使鉗頭可在1.5米——2.5米高度范圍活動。
C.轉臂：轉臂立柱高度2.5米，轉臂長度2米，可使鉗頭在2米半徑范圍內自由移動180度。
D.旋轉鉗頭：鉗頭可280度旋轉，使用輕松。
E.高壓油管：連接鉗頭與液壓站。
F.電控系統：本設備采用PLC可編程序控制控制運行電動機及相關的各部工作從而提升可靠性。
2).技術參數：
a.鉗口厚度：16mm（帶防滑齒）
b.鉗口寬度：40mm
c.楔鐵行程：70mm
d.工作壓力：26Mpa
e.油箱容量：130升
f.電機功率：5.5KW
g.去除冒口頸尺寸：70mm×60mm
h.工作效率：30次/分鐘
2)主要原件產地
|
序號 |
名 稱 |
廠 家 |
|
1 |
電動機 |
安徽皖南 |
|
2 |
高壓油泵 |
日本不二越 |
|
3 |
電磁換向閥 |
日本不二越 |
|
4 |
溢流閥 |
北京華德 |
|
5 |
回油濾油器 |
溫州黎明液壓 |
|
6 |
冷卻器 |
無錫正瑞 |
|
7 |
PLC可編程序控制器 |
西門子 |
|
8 |
斷路器 |
西門子 |
|
9 |
接觸器 |
西門子 |
|
10 |
直流電源 |
臺灣明緯 |
|
11 |
中間繼電器 |
歐姆龍 |
|
12 |
固態繼電器 |
歐姆龍 |
|
13 |
按鈕 |
施耐德 |
|
14 |
彈簧平衡器 |
遠藤 |
|
15 |
油缸密封件 |
臺灣漢生 |
|
16 |
壓力變送器 |
德國ADL |
|
17 |
高壓油管 |
青島橡六 |
2、供貨范圍
|
序號 |
名稱 |
主要參數 |
數量 |
|
1 |
鑄件冒口分離機 |
|
|
|
1.1 |
液壓站 |
|
1臺 |
|
1.2 |
機頭總成 |
|
1套 |
|
1.3 |
電控箱 |
|
1個 |
|
1.4 |
彈簧平衡器 |
|
1個 |
|
1.5 |
滑車 |
|
1個 |
|
1.6 |
轉臂立柱 |
轉臂2.5高2米長 |
1套 |
|
1.7 |
液壓油管 |
7米 |
2根 |
|
2 |
隨機備件 |
|
|
|
2.1 |
鄂板 |
|
1套 |
|
2.2 |
液壓油缸密封件 |
|
1套 |
|
2.3 |
油管用密封件 |
|
1套 |
|
2.4 |
手柄開關 |
|
1個 |
|
3 |
使用說明書 |
中文版 |
1套 |
圖片欣賞
 ZMJ20 鑄件冒口分離機 |

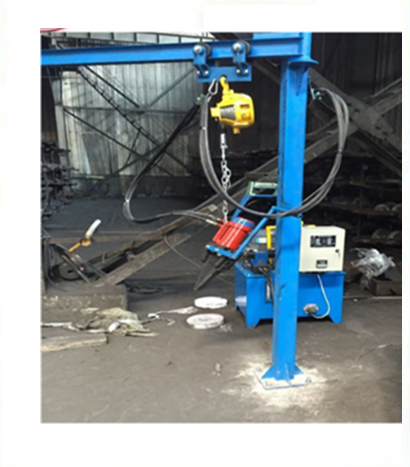

ZMJ30鑄件冒口分離機 |

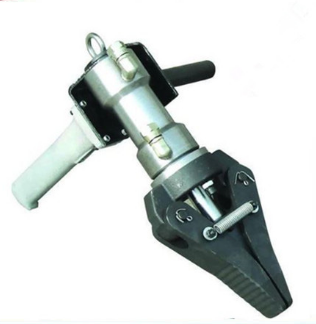

 超高壓冒口分離 |
