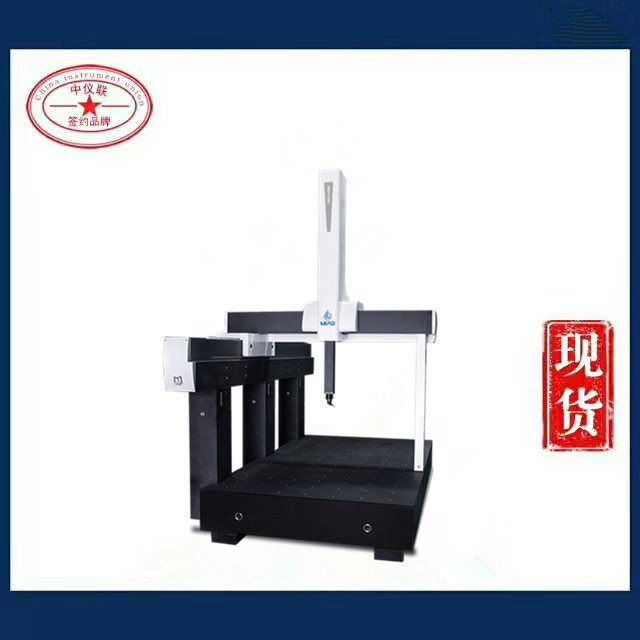

GREAT系列專為解決大量程工件測量設計，其單邊高架式結構具有很高動態性和穩定性。全面滿足汽車制造、大型模具及大型精密零部件測量和品質驗證需求。

主要特點

　　·整體式花崗巖工作臺，使其具有剛性好、承載能力強、工件放置開闊、裝卸便捷的特點;

　　·Y向主導軌采用高架結構形式，減少了運動部件的慣量，并使傳動部件更加靠近慣量中心，即使大規格測量機也能保證其良好的運動特性和精度穩定性;

　　·主導軌采用加長設計以增大導向空氣軸承的跨距，大幅提高了主導軌的導向精度;

　　·最長軸采用高精度齒形傳動，使得長距離傳動也能具有很高的傳動剛性;另外兩軸采用高性能同步帶傳動，不但可以獲得很高的運動速度以提高測量效率，還可以最大限度的降低傳動慣量以提高運動加速度;

　　·z軸采用可調節的氣動平衡裝置，配置不同的測頭系統時可以方便的調節平衡力，使Z軸運動達到較佳狀態。

參數及配置表型號GREAT201512251512301512測量范圍
（mm）X軸150015001500Y軸200025003000Z軸120012001200外形尺寸
（mm）長L325037504250寬W245024502450高H390039003900MPEE（μm）
L:mm3.2+L/300
~4.2+L/2003.2+L/300
~4.2+L/2003.2+L/300
~4.2+L/200供氣壓力(MPa)0.6～0.8最大承重kg240026002800儀器重量kg8000900010000
