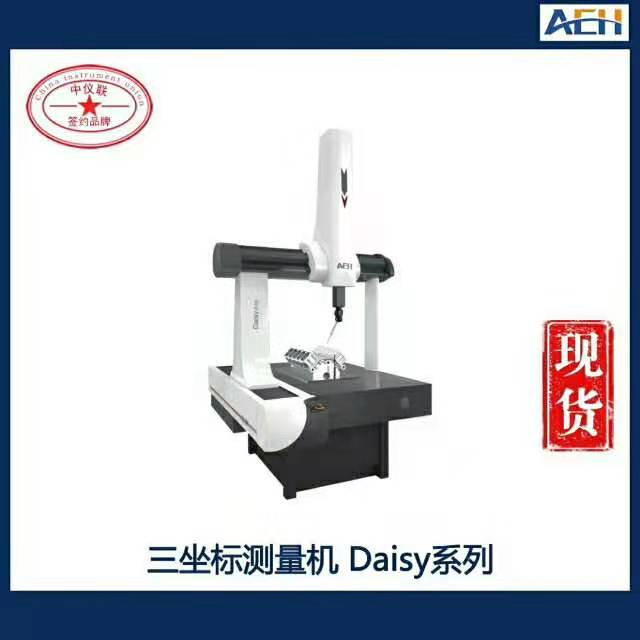

Daisy系列三坐標測量機

產品概述：

Daisy系列移動橋式三坐標測量機是一種多用途的幾何量測量儀器，它采用移動橋式結構，工作臺及導軌全部使用優質泰山青花崗巖材料，具有精度穩定性高，受外部環境影響相對較小的優點。主要測量中小型機械零部件的形狀和位置誤差，適合于計量室和生產現場使用。可廣泛應用于航空、航天、兵器制造、汽車、發動機、機床、工模具、電子及其它需要復雜空間幾何量測量的行業。

1) 采用精密斜梁技術，結構穩定、緊湊，提供最好的剛性比，；

2) 封閉式對稱布局的自潔式預載荷高精度空氣軸承，結合整體式導軌，提供最穩固的結構；

3) 關鍵部件采用航空鋁合金壓鑄成型，經高溫固溶加自然時效處理，保證了設備的長期穩定性；

4) 設備采用多重防護措施，從機械、電氣、人機交互全方位提供保護。

產品概述

經濟、實用，高性價比的DAISY系列，采用國際先進的有限元分析方法設計的精密斜梁技術，采用剛性好、質量輕的全封閉框架移動橋式結構，配備國際知名的控制系統，測頭系統，計量系統及具有自主知識產權的AC-DMIS軟件，主要有Daisy8106和Daisy10128兩個型號。該系列產品特別適合車間和計量單位的檢測需要。產品已經廣泛應用于航天，汽車，電子，模具等行業......

1）全封閉結構，外形美觀緊湊。

2） X、Y、Z三軸導軌均采用行業優質材料，三軸具有相同的溫度效應，保證了測量機精度。
3） X橫梁采用斜型橫梁。
4）整機采用先進的有限元分析設計，對整機進行結構優化設計。
5）設備設置安裝了多重保護功能，大大提高了設備的使用安全性。
6）采用進口精密光柵系統為測量機提供了準確可靠的長度計量基準，保證了機器測量的重復性；
7）國內品牌控制系統，保證運動穩定性。
8）具有誤差空間修正技術。
9）可配置自動溫度補償系統。
10）可選擇外掛光學等多種附加技術，使得對設備的投資得到最佳的回報。

主要特征

全封閉框架結構不僅外形美觀緊湊
先進的橫梁采用獨特45°斜梁技術，同時保證整體結構有足夠的機械剛性。操作簡便，使用者能夠用幾小時完成復雜測量工作
自動更換技術，極大提高操作效率
外掛光學技術，增加光學測量功能，使得對設備的投資得到最佳的回報

國際一流品牌專業控制系統，保證運動穩定性
21項誤差空間修正技術
源于德國技術的AC-DIMS專業測量軟件，易學使用適用性

經濟、實用的Daisy系列，不僅具備觸發和掃描技術，同時將高精度、高效率、高穩定性于一體，可實現一系列測量要求，特別適用于車間和計量單位檢測需要。

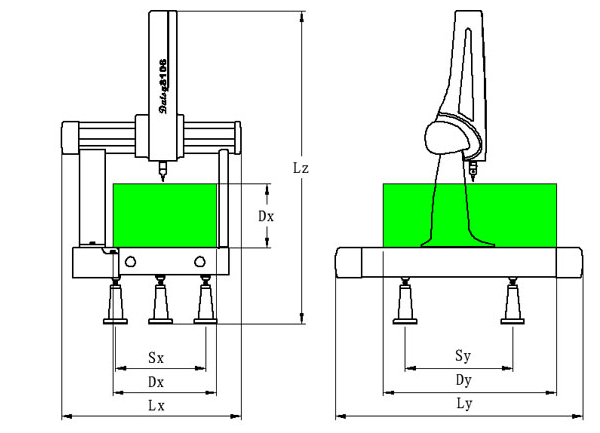

型號	測量范圍（MM）	Daisy		Daisy-HA		最大載荷
型號	測量范圍（MM）	示值誤差（μm）	探測誤差（μm）	示值誤差（μm）	探測誤差（μm）	最大載荷
564	500x600x400	2.2+L/300	2.2	1.3+L/330	1.3	500
686	600x800x600	2.4+L/300	2.4	1.5+L/330	1.5	800
8106	800x1000x600	2.5+L/300	2.5	1.7+L/330	1.7	1000
10128	1000x1200x800	2.9+L/300	2.9	2.2+L/330	2.2	1500
10158	1000x1500x800	2.9+L/300	2.9	2.2+L/330	2.2	1800
10208	1000x2000x800	2.9+L/300	2.9	2.2+L/330	2.2	2000
121510	1200x1500x1000	3.6+L/300	3.6	------	------	2200
12Y10	1200xYx1000	3.6+L/300	3.6	------	------	2200

三坐標測量機Daisy系列的應用范圍

航空、航天、軍工、汽車、模具、電子等行業, 航空、航天、軍工、汽車、模具、電子等行業
