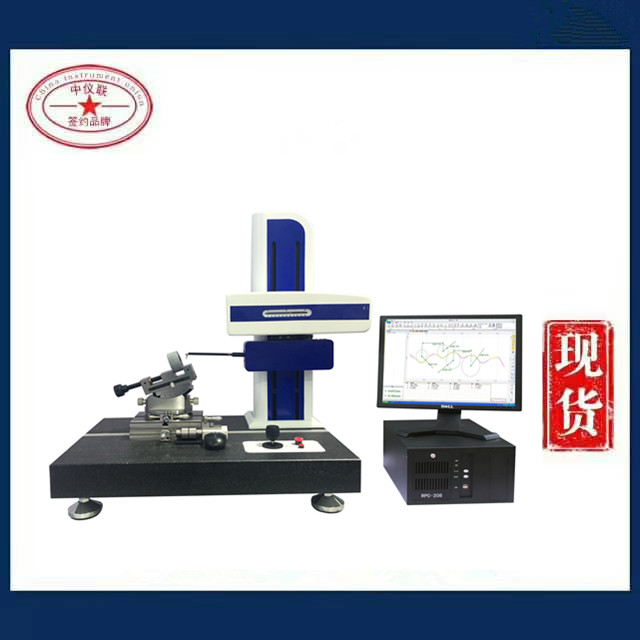

測量項目

在軸承行業，可測低噪聲深溝球軸承溝形偏差、溝曲率半徑、溝邊距、溝心距、四點接觸軸承(桃形溝)的溝心距和溝曲率半徑，各種滾子和套圈母線的凸度、角度、對數曲線; 電機軸、圓柱銷、活塞銷、滾針軸承、圓柱滾子軸承、直線軸承的滾動體和套圈的直線度等

點、直線、圓、部分圓、橢圓、圓弧處理（圓弧半徑、圓心距、圓心到直線的距離、交點到圓心的距離等）、最高點、最低點、距離、角度處理（坐標夾角、直線夾角）、直線度、槽深、槽寬、溝邊距、溝心距、水平距、凸度（對數曲線）、輪廓度等參數

測量范圍

X軸（橫導軌）

100mm

Z1軸（傳感器）

20mm

Z軸（立柱）

400mm

測量精度

X軸

(L=X軸導軌移動距離)

±(0.8+2L/100)μm

Z1軸

(H=Z1軸方向測量高度)

±(0.5+5H/100)μm

X軸水平臂

直線度

0.6μm/100mm

光柵分辨率

0.02μm

光柵產地

microe

Z1軸傳感器

分辨率

0.02μm

傳感器類型

光柵傳感器

產地

microe

移動方向

前/后 雙方向

測力

0.5-6g

測針針尖

硬質合金 R：0.05mm、0.01mm

爬坡角度

上升77度 下降88度

速度

測量速度

0.1mm/s,0.2mm/s,0.5mm/s（自定義）

定位速度

0.1mm/s,0.2mm/s,0.5mm/s（自定義）

圖形放大/縮小

圖形放大

可任意縮小、放大

綜合調整臺

綜合調整臺

X軸水平傾斜調整范圍：±30°

Y軸方向調整范圍：±7.5mm

Z軸回轉可調360度（帶微調裝置）

安裝要求

電源

220-240V  AC, 50HZ，單獨地線；最大功率消耗450W

壓縮空氣

純凈壓縮空氣：氣壓0.4MP，消耗0.1m3 /min （氣源供給0.6MP，0.25m3 /min以上）

環境要求

工作溫度：10°-30°（常溫）；濕度20-80%RH（無結露），良好地線，無明顯振源
