SJ5700輪廓測量儀

簡單介紹

查看更多輪廓度粗糙度圓度儀

詳細介紹

產品型號：SJ5700-200

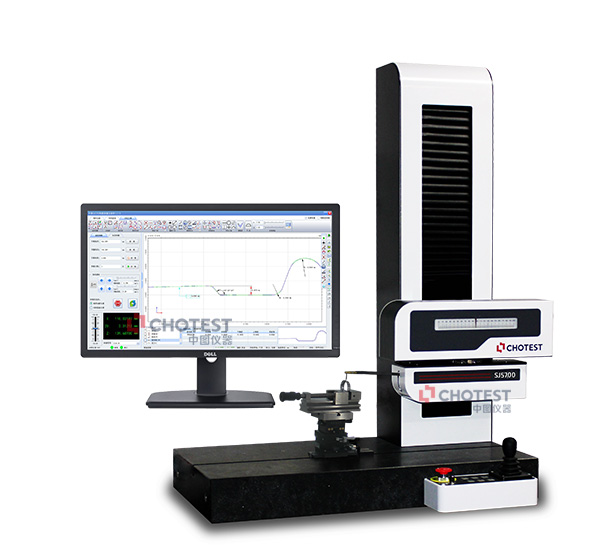

產品名稱：SJ5700輪廓測量儀
測量范圍：X軸（0-200）mm，Z1軸±25mm，Z軸0-450mm
X軸示值誤差：±（0.8+2L/100）μm，其中L為水平測量長度，單位：mm
Z1軸示值誤差：±（1.6+丨2H丨/100）μm，其中H為垂直測量高度，單位：mm
測量速度：0.05-5mm/S
測量力：10-150mN
分辨率：0.01μm
主要特點：精度高、使用方便、功能強
生產企業：深圳市中圖儀器股份有限公司

注釋：更多詳細產品信息，請自行下載解決方案查閱或者聯系我們獲取

一、產品描述

SJ5700輪廓測量儀采用進口高精度光柵測量系統、高精度研磨導軌、高性能非接觸直線電機、音圈電機測力系統、高性能計算機控制系統技術，實現對各種工件表面輪廓進行測量和分析。通過高精度研磨導軌、高性能直線電機保證測量的高穩定性及直線度，采用進口高精度光柵測量系統建立工件表面輪廓的二維坐標，計算機通過修正算法對光柵數據進行修正，最終還原出工件輪廓信息并以曲線圖顯示出來，通過軟件提供的分析工具可對輪廓進行各種參數分析。

輪廓儀為全自動測量設備，操作者只需裝好被測工件，在檢定軟件上設定掃描的開始、結束位置，點擊“開始”按鈕，測針會自動接觸工件表面，并按設定的位置掃描；在進行輪廓掃描的過程中，軟件界面會實時描繪輪廓曲線；掃描結束后，操作者可通過輪廓分析工具對生成的輪廓曲線進行分析，得到如直線度、圓度、角度、距離、間距等輪廓參數。

系統軟件為簡體中文操作系統，操作方便。
