產品特點

基座選用優質鑄鐵，經長期自然時效處理，穩定性好；

測量主軸采用優化方形設計，確保測量時運動性能的穩定性；

擁有多種功能強大的附件可選，能滿足不同測量要求；
光柵照明系統采用低電壓、小電流、體積小、壽命 長的紅外發光器件做光源；



儀器采用了高精密的測量系統，符合阿貝原理，測量精度高；
采用進口光柵系統，精度高，穩定可靠；測 量主軸采用優化方形設計，確保測量時運動性能的穩定性；與電腦相連，軟件功能強大，可對示值誤差和溫度造成的測量誤差進行修正，并具有自動判別拐點的功能。

產品用途

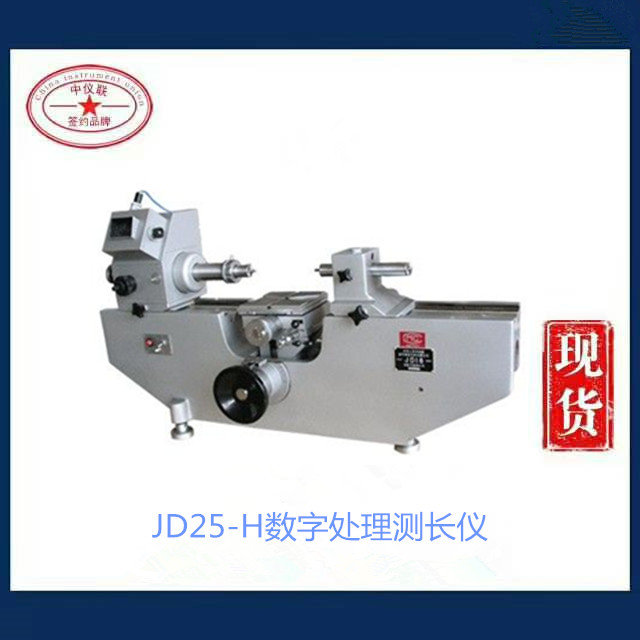

JD25-H萬能測長儀是一種用于絕對測量和相對測量的長度計量?jī)x器，因其精確地應用了阿貝比較原理和采用了高精密的測量系統，因而具有較高的測量精度。該儀器主要應用于金屬加工工業，特別是在機器制造、工具及量具制造和儀器制造等企業計量室和各級專業計量部門。與傳統的萬能測長儀不同的是：JD25-H數據處理萬能測長儀采用光柵數顯技術,是光、機、電、算一體化的高技術產品，大大提高了儀器的準確性和操作效率。同時，又增加了多種附件，通過各種附件的組合可實現一些特殊的測量，提高了其“萬能性”。
其主要測量對象包括：
a. 光滑圓柱形零件(軸、孔、塞規、環規等)；
b. 內、外螺紋、螺紋塞規、螺紋環規的中徑；
c. 帶平行平面的零件(卡規、量棒、量塊)。

技術參數

萬能工作臺：
安裝面積（mm ）：160×160
高度調節范圍：0~100
橫向行程：25mm
繞Y軸傾斜：±3°
工作臺轉動：±4°
允許荷重：10kg
測帽內徑配合尺寸：φ6H7
測帽桿與測帽內徑
配合的外徑尺寸：φ6g6
測量范圍
外尺寸：絕對測量0—100，相對測量0—670
內尺寸：使用小測鉤（最大伸入深度12，最大臂厚50）時， 10~400
使用大測鉤（最大伸入深度50，最大臂厚85）時，30~370
用電測測鉤：1~60
用萬能測鉤：14~112
內螺紋中徑測量：
使用小測鉤時（螺紋小徑13~30）
使用大測鉤時〔螺紋小徑31-（70-臂厚）×2〕
螺距：0.5~6
外螺紋中徑測量：最大200，螺距：1~6
測量力(N)：0、1.5、2.5
數字顯示當量：0.0001mm
儀器示值變動性：外尺寸測量時，2σ≤0.3μm
內尺寸測量時，2σ≤0.5μm
儀器準確度（20℃±0.2℃時）
準確度： 外尺寸絕對測量時，儀器準確度為0.4μm，內尺寸測量時，儀器準確度為0.8μm
儀器外形尺寸：長X寬X高=960X390X450
儀器凈重：150kg
儀器使用環境：室溫20℃±0.5℃，相對濕度不應超過60%

JD-18投影萬能測長儀

產品特點

投影屏采用臘屏技術，成像清晰，視場亮度均勻；

底座采用經長期時效處理的優質鑄鐵，剛性強，穩定性好；

采用雙套線與單線讀數系統，瞄準精度高，測量準確；

工作臺可多方向運動、旋轉和偏擺，可方便不同形狀零件的檢測；

具有頂針架、測鉤、測帽等多種附件，測量范圍廣。



產品用途

投影萬能測長儀是一種由精密機械、光學系統和電氣部分相結合起來的長度計量?jī)x器。本儀器用于對零件尺寸進行直接測量和比較測量，并且使用儀器所附有的專用設備可進行各種特殊測量工作。使用范圍如下：

外尺寸

平行平面被測件的測量，如：量塊；

球形平面被測件的測量，如：量棒、鋼球；

柱形面被測件的測量，如：圓柱體。

內尺寸

平行平面被測件的測量，如：卡板；

孔徑的測量，如：環規。

螺紋：

內外螺紋中徑的測量。

比較測量：

采用臥式投影光學計管及大小活動測鉤，可進行內外尺寸比較測量。



技術參數

測量范圍

直接測量：0～100

比較測量：

外尺寸：0～500

內尺寸：  使用大小測鉤：10～200

 使用電眼測量裝置：1～20

 外螺紋中徑測量時：0~180

 內螺紋中徑測量時：14～140

分格值：0.001mm

測量力：1.5N～2.5N

儀器測量穩定性

外尺寸測量：0.3μm

內尺寸測量：0.5μm

儀器準確度

外尺寸測量：≤(1+L/200)μm

內尺寸測量：≤(1.5+L/100)μm

L為被測件長度，單位：mm

萬能工作臺

測微鼓分度值：0.01mm

橫向行程：25mm

垂向行程：100mm

最大承重：10kg

頂針架

最大夾持直徑：長度小于85mm時：φ180mm

 長度等于200mm時：φ20mm

測帽內徑配合尺寸：φ6H7

測量桿與測帽內徑配合的外徑尺寸：φ6g6

儀器外形尺寸：1000x370x620

儀器重量：127kg
