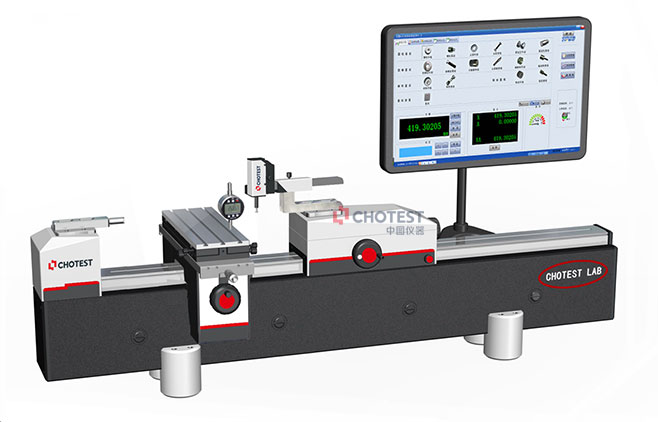

• 產品型號：SJ5100-Lab（實驗室）型
• 產品名稱：高精度光柵測長機
• 外尺寸重復性(2S)：≤0.1μm
• 內尺寸重復性：≤0.2μm（使用大小測鉤）；≤0.3μm（使用內尺寸測量裝置）；
• 分辨力：0.01μm
• 測力：0.3N、0.5N，0.1-10N手動連續可調
• 測量最大螺紋中徑：200mm（螺紋環規/塞規）
• 主要特點：全程絕對測量，雙向恒測力
• 生產企業：深圳市中圖儀器股份有限公司
• 注釋：更多詳細產品信息，請自行下載解決方案查閱或者聯系我們獲取

一、產品描述

　　SJ5100高精度光柵測長機采用進口高精度光柵測量系統、精密研磨導軌、高精度溫度補償系統、雙向恒測力系統、高性能計算機控制系統技術，實現各種長度參數的高精度測量。通過高精密研磨導軌保證測量行走的高穩定性及直線度，采用進口高精度光柵測量系統記錄接觸測量中長度方向坐標，由計算機將數據與測傾裝置、測力裝置、溫度傳感器的反饋數據進行合成，按被測件參數的相關定義及公式進行分析，計算獲得相關長度參數。

　　操作者裝好被測件，在檢測軟件上選擇被測件的標準和輸入被測件的規格等參數后，移動頭座接觸被測件，調整五軸工作平臺及頭尾座找到拐點，采樣完成得到當前測量數據，系統可以實時顯示測量結果，自動計算出被測件的各項參數（如檢測螺紋規，則可換算顯示出螺紋中徑），并根據系統內置的標準數據庫對被測件的各項參數進行合格判定，整個測量過程不超過3分鐘，檢測結束后自動生成檢定結果。

　　儀器測量原理符合《GB/T 28703-2012圓柱螺紋檢測方法》、JJF 1345-2012圓柱螺紋量規校準規范、JJG 146-2011 量塊檢定規程、JJG 21-2008千分尺檢定規程、JJG 22-2003內徑千分尺檢定規程、JJF 1207-2008三針/針規檢定規范、JJG 62-2007塞尺檢定規程等長度檢定規程規范。

　　系統軟件為簡體中文操作系統，操作方便。

二、產品功能

1.檢測量塊、塊規、環規、塞規、螺紋規、卡規、校準桿、錐規（選配）、花鍵規（選配）、尺類（選配）、表類（選配）等；

2.檢測各種類國標（GB）、ISO（國際）、BS（英制）、ANSI（美標）、DIN（德標）、JIS（日標）量規。國內最全面、最專業的量塊、量規、螺紋規、尺類、校準桿、卡規等及其它標準數據庫，滿足國內客戶需求；

3.滿足多種檢定規程、標準，根據規程、標準自動進行檢測結果判定；

4.界面友好，更符合中國用戶操作習慣；

5.測量記錄采用集中式數據庫管理，可按被測件類型、生產單位、出廠編號、檢定員、送檢單位、設備編號、檢定日期和有效日期等查詢和管理檢定記錄；

6.可從數據庫中選定多條記錄成批打印檢定記錄或者檢定證書；

7.可將檢定數據輸出到Word、Excel、AutoCAD（選配）文檔；

8.具有數據備份和還原數據庫功能；

9.輸出多種Word格式報表，并支持完全的自定義報表，定制檢定記錄報表和檢定證書的格式，特別適合國內計量機構對報表方面的要求；

10.可根據客戶需求定制檢定標準（選配）。

典型應用：
