一、產品描述

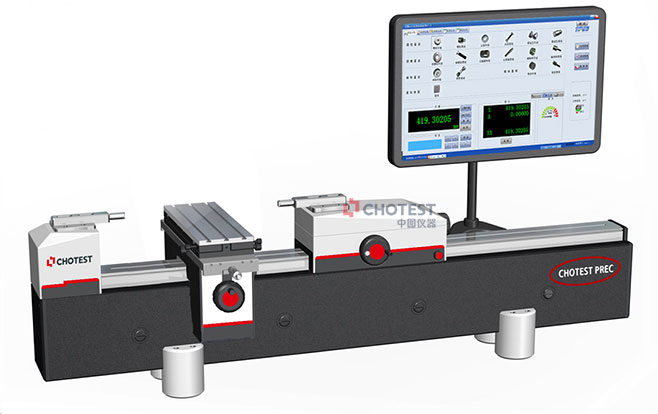

　　SJ5100高精度軸承檢測光柵測長機采用進口高精度光柵測量系統、精密研磨導軌、高精度溫度補償系統、雙向恒測力系統、高性能計算機控制系統技術，實現各種長度參數的高精度測量。通過高精密研磨導軌保證測量行走的高穩定性及直線度，采用進口高精度光柵測量系統記錄接觸測量中長度方向坐標，由計算機將數據與測傾裝置、測力裝置、溫度傳感器的反饋數據進行合成，按被測件參數的相關定義及公式進行分析，計算獲得相關長度參數。

　　操作者裝好被測件，在檢測軟件上選擇被測件的標準和輸入被測件的規格等參數后，移動頭座接觸被測件，調整五軸工作平臺及頭尾座找到拐點，采樣完成得到當前測量數據，系統可以實時顯示測量結果，自動計算出被測件的各項參數，并根據系統內置的標準數據庫對被測件的各項參數進行合格判定，整個測量過程不超過2分鐘，檢測結束后自動生成檢定結果。

　　儀器測量原理符合JJG 146-2011 量塊檢定規程、JJF 1207-2008三針/針規檢定規范、JJG 62-2007塞尺檢定規程等長度檢定規程規范。

　　系統軟件為簡體中文操作系統，操作方便。

二、產品功能

1. 檢測軸承內外圈內徑、外徑、溝槽底徑，光面環規、塞規；

2. 根據客戶公差自動進行檢測結果判定；

3. 界面友好，更符合中國用戶操作習慣；

4. 測量記錄采用集中式數據庫管理，可按被測件類型、生產單位、出廠編號、檢定員、送檢單位、設備編號、檢定日期和有效日期等查詢和管理檢定記錄；

5. 可從數據庫中選定多條記錄成批打印檢定記錄或者檢定證書；

6. 可將檢定數據輸出到Word、Excel；

7. 具有數據備份和還原數據庫功能；

8. 輸出多種Word格式報表，并支持完全的自定義報表，定制檢定記錄報表和檢定證書的格式，特別適合國內計量機構對報表方面的要求；

三、性能特點

1.全程絕對測量：

　　SJ5100采用高精度進口長玻璃光柵尺作為長度方向定位，可進行高精度全行程絕對測量。

2.高精度、高穩定性：

　1）國際領先的高精度光柵測量系統，分辨力達到0.01μm，測量精度高；

　2）國際領先的精密研磨導軌系統，導軌直線度極高，導軌材料耐磨性好、保證系統高精度穩定可靠的工作；

　3）進口特殊材料制作的高剛性、無變形測桿，保證測試數據的真實采集；

　4）采用大理石基座，保證了在頭座及五軸工作臺的移動過程中不會產生變形以及儀器不受外界震動干擾，保證了儀器的穩定可靠；

　5）采用緊湊型摩擦驅動結構，保證了頭座移動過程中的穩定性。

3.雙向恒測力：

　1) 雙向恒測力系統，減小了測力對測量結果的影響，保證了較高的系統測量精度；

　2) 測力手動連續可調；

　3) 測力傳感器原理避免了儀器臺面不水平及周圍環境振動帶來的測力誤差。

4.智能化管理與檢測軟件系統：

　1）儀器操作界面友好，操作者很容易即可基本掌握儀器操作，使用十分簡便；

　2）10多年積累的實用檢定軟件設計經驗，向客戶提供簡潔、實用、快速的操作體驗；

　3）集成眾多長度標準、規程，功能強大、自動處理數據、打印各種格式的檢定報告，自動顯示、打印、保存、查詢檢定記錄；

　4）測量范圍廣，可滿足絕大多數類型的量規、量塊等長度參數測量；

　5）軟件配備快速找拐點指示功能，方便客戶快速便攜地找到被測件的拐點；

　6）純中文操作軟件系統，更好的為國內用戶服務；

　7）打印格式正規、美觀。檢定數據可存檔，或集中打印，不占用檢定操作時間；

　8）本儀器采用計算機大容量數據庫儲存，可自動記錄保存所有檢定結果。

5.高性能五軸工作臺：

　1）X,Y,Z三軸采用高性能交叉滾子導軌：摩擦力極小，穩定性好，承載高；

　2）Y軸平移、傾斜、水平旋轉設計了高調節細度的結構，方便客戶更好地找到三個軸的拐點；

　3）Z軸標準配置及Y軸可選配置數顯裝置，可連接將數據傳輸?shù)诫娔X，可用于錐螺紋及螺距測量。

四、主要技術指標
