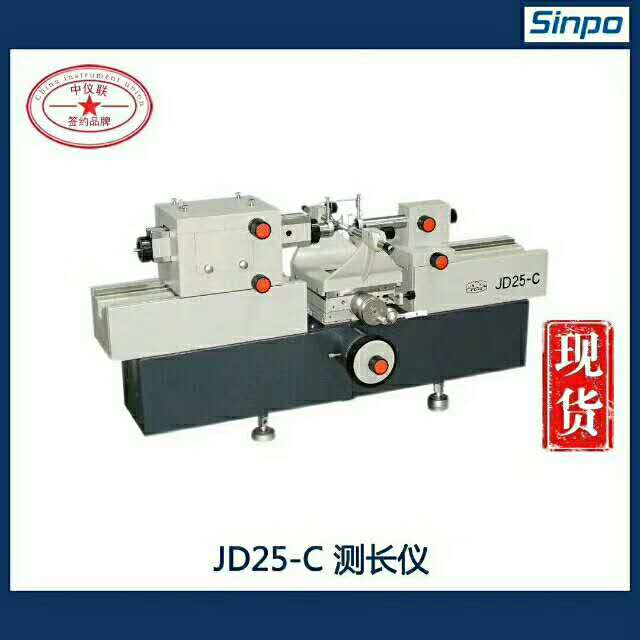

數據處理萬能測長儀JD25-C

簡單介紹

查看更多測長儀測長機

詳細介紹

儀器名稱：

數據處理萬能測長儀

儀器型號：

JD25-C

技術參數，內容如下：

1. 儀器名稱：數據處理萬能測長儀

2. 儀器型號：JD25-C

3．儀器特點：

●基座選用優質鑄鐵，經長期自然時效處理，穩定性好；
●測量主軸采用優化方形設計，確保測量時運動性能的穩定性；
●擁有多種功能強大的附件可選，能滿足不同測量要求；
●光柵照明系統采用低電壓、小電流、體積小、壽命長的紅外發光器件做光源；
●采用了高精密的測量系統，符合阿貝原理，測量精度高；
●軟件功能強大，不僅能對示值誤差進行修正，同時還能自動修正由溫度造成的測量誤差，且軟件帶有自動判別拐點功能。

4．儀器用途：

JD25-C數據處理萬能測長儀是光、機、電、算一體化的長度計量?jī)x器，除可用于對零件的內外尺寸進行絕對測量和比較測量外，還可使用儀器所帶的專用附件組合進行各種特殊測量，該儀器主要應用于機械制造業，工具、量具制造及精密儀器制造等各級計量鑒定部門和企業的計量室。
其主要測量對象包括：
◎光滑圓柱形零件（軸、孔、塞規、環規等）；
◎內螺紋、外螺紋、螺紋塞規、螺紋環規的中徑。

5．規格參數：

5.1萬能工作臺：
安裝面積（mm2）：160×160
高度調節范圍：0~100
橫向行程：25mm
繞Y軸傾斜：±3°
工作臺轉動：±4°
允許荷重：10kg
測帽內徑配合尺寸：φ6H7
配合的外徑尺寸：φ6g6
5.2測量范圍：
外尺寸：絕對測量0—100    相對測量0—670
內尺寸：使用小測鉤（最大伸入深度12，最大臂厚50）時，13~400
       使用大測鉤（最大伸入深度50，最大臂厚85）時，30~370
用電測測鉤：1~60
用萬能測鉤：14~112
內螺紋中徑測量：使用小測鉤時（螺紋小徑13~30）
           使用大測鉤時〔螺紋小徑31-（70-臂厚）×2〕螺距：0.5~6
外螺紋中徑測量：最大200，螺距：1~6
5.3測量力(N)：0、1.5、2.5
5.4數字顯示當量：0.0001mm
5.5儀器示值變動性：外尺寸測量時，2σ≤0.3μm
          內尺寸測量時，2σ≤0.5μm
5.6測量準確度：外尺寸絕對測量時，儀器準確度為0.5μm。
        內尺寸測量時，儀器準確度為1μm。
5.7儀器外形尺寸：長×寬×高=960×390×450
5.8儀器凈重：150kg
5.9儀器使用環境：室溫20℃±0.5℃，相對濕度不應超過60%。

6.儀器配置

序號	名稱	單位	數量	備注
1	萬能測長儀主機
	a. 基座	件	1
	b. 數字式阿貝頭	件	1
	c. 尾座	件	1
	d. 尾管	件	1
2	內測裝置
	a. 大測鉤	對	1
	b. 小測鉤	對	1
	c. 標準環規（φ14，φ50）	件	各1
	d. 固定尾管	件	1
3	電測裝置
	a. 絕緣工作臺	件	1
	b. 球形測量頭	套	1	二種各一件
	c. 支持臂	件	1
	d. 5W變壓器	件	1
4	內螺紋中徑測量裝置
	a. 圓形浮動工作臺	件	1
	b. 球形測頭	套	1	共11對
	c. 60°測規	對	1
	d. 量塊研合架	只	2	長、短各一（包括基準擋塊一對）
5	外螺紋中徑測量裝置
	a. 三針支架	對	1
	b. 水平頂針架	件	1
6	其它
	a. 測帽
	φ2小平面測帽	件	2
	φ8中平面測帽	件	2
	φ14大平面測帽	件	2
	中刃形測帽	件	2
	R20 球面測帽	件	2
	b. 固定測頭（長）	件	1
	c. 壓板
	長螺桿壓板	件	3
	彈性壓板	件	1
	d. 支架
	單V型支架	件	1
	雙V型支架	件	1
	e. 工作臺升降平衡扳手組	件	1
	f. 防塵罩	件	1
	g. 控制器	件	1
	h. 開關電源適配器	件	1
7	條形墊鐵（低）	對	1
8	一字螺絲刀	件	1
9	M3、M4內六角扳手	件	各1
10	一維數據處理系統
	計算機	臺	1
	打印機	臺	1
	一維計算機輔助測試軟件磁盤	份	1
11	技術文件
	產品使用說明書	本	1
	一維計算機輔助測試軟件使用說明書	本	1
	計算機隨機資料及打印機隨機資料	套	1
	產品出廠合格證	份	1
	產品裝箱單	份	1
選購 件
1	55°測規	對
2	電腦流動車	部
3	電腦椅	只
4	JX13CF3儀器臺	件
5	萬能測鉤	件
6	萬能測鉤腳（三種各一件）	套
7	傾斜固定架	件
8	十字固定架	件
9	小刃形測帽	件
10	固定測頭（中、短）	套
11	條形墊鐵（高）	對
12	表架組	件
