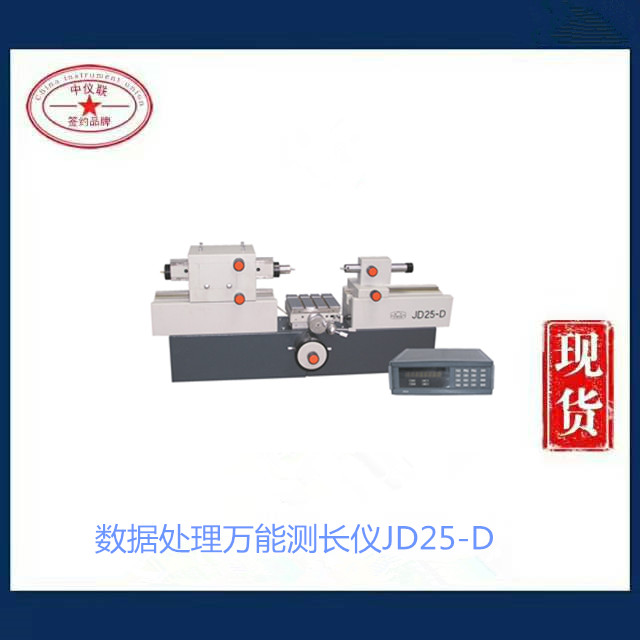

數字式萬能測長儀JD25-D

技術參數

儀器名稱：

數字式萬能測長儀

儀器型號：

JD25-D

儀器價格：

168000.00RMB（含13%稅）

技術參數，內容如下：

1. 儀器名稱：數字式萬能測長儀

2. 儀器型號：JD25-D

3．儀器特點：

●基座選用優質鑄鐵，經長期自然時效處理，穩定性好；
●測量主軸采用優化方形設計，確保測量時運動性能的穩定性；
●擁有多種功能強大的附件可選，能滿足不同測量要求；
●光柵照明系統采用低電壓、小電流、體積小、壽命長的紅外發光器件做光源；
●采用了高精密的測量系統，符合阿貝原理，測量精度高；

●采用光柵數顯技術，配備數顯箱，測量長度值以數字顯示，直觀、方便。

4．儀器用途：

JD25-D數字式萬能測長儀是一種用于絕對測量和相對測量的長度計量儀器，廣泛應用于機械制造業、工具、量具制造業及儀器儀表制造業等企業的計量室和各級專業計量鑒定部門。
    主要測量對象包括：
  ◎光滑圓柱形零件，如軸、孔、塞規、環規等；
  ◎內螺紋、外螺紋的中徑，如螺紋塞規、螺紋環規等；
  ◎帶平行平面的零件，如卡規、量棒、較低等級的量塊等。

5．規格參數：

5.1萬能工作臺：
安裝面積（mm2）：160×160
高度調節范圍：0~100
橫向行程：25mm
繞Y軸傾斜：±3°
工作臺轉動：±4°
允許荷重：10kg
測帽內徑配合尺寸：φ6H7
測帽桿與測帽內徑：
配合的外徑尺寸：φ6g6

5.2測量范圍：
外尺寸：
絕對測量0—100
相對測量0—670
內尺寸：
使用小測鉤（最大伸入深度12，最大臂厚50）時，10~400
使用大測鉤（最大伸入深度50，最大臂厚85）時，30~370
用電測測鉤：1~60
用萬能測鉤：14~112
內螺紋中徑測量：
使用小測鉤時（螺紋小徑13~30）
使用大測鉤時〔螺紋小徑31-（70-臂厚）×2〕
螺距：0.5~6
外螺紋中徑測量：最大200，螺距：1~6

5.3測量力(N)：0、1.5、2.5

5.4數字顯示當量：0.0001mm

5.5儀器示值變動性：
外尺寸測量時，2σ≤0.3μm
內尺寸測量時，2σ≤0.5μm

5.6測量準確度：
外尺寸絕對測量時，（0.5+L/200） μm
內尺寸測量時，儀器準確度為（1+L/100） μm
式中L為測量尺寸，單位：mm

5.7儀器外形尺寸：
長X寬X高=960X390X450

5.8儀器凈重：150kg

5.9儀器使用環境：室溫20℃±0.5℃，相對濕度不應超過60%

6.儀器配置

序號	名稱	單位	數量	備注
1	數字式萬能測長儀主機
	a. 基座	件	1
	b. 數字式阿貝頭	件	1
	c. 尾座	件	1
	d. 尾管	件	1
2	內測裝置
	a. 大測鉤	對	1
	b. 小測鉤	對	1
	c. 標準環規（φ14，φ50）	件	各1
	d. 固定尾管	件	1
3	電測裝置
	a. 絕緣工作臺	件	1
	b. 球形測量頭	套	1	二種各一件
	c. 支持臂	件	1
	d. 5W變壓器	件	1
4	內螺紋中徑測量裝置
	a. 圓形浮動工作臺	件	1
	b. 球形測頭	套	1	共11對
	c. 60°測規	對	1
	d. 量塊研合架	只	2	長、短各一（包括基準擋塊一對）
5	外螺紋中徑測量裝置
	a. 三針支架	對	1
	b. 水平頂針架	件	1
6	數顯箱	臺	1
7	防塵罩	件	1
序號	名稱	單位	數量	備注
8	其它
	a. 測帽
	φ2小平面測帽	件	2
	φ8中平面測帽	件	2
	φ14大平面測帽	件	2
	中刃形測帽	件	2
	R20 球面測帽	件	2
	b. 固定測頭	件	1	長
	c. 壓板
	長螺桿壓板	件	3
	彈性壓板	件	1
	d. 支架
	單V型支架	件	1
	雙V型支架	件	1
	e. 工作臺升降平衡扳手組	件	1
9	技術文件
	產品使用說明書	本	1
	數顯箱使用說明書	本	1
	產品出廠合格證	份	1
	產品裝箱單	份	1
選購件
1	55°測規	對
2	儀器臺	件
3	萬能測鉤	件
4	萬能測鉤腳（三種各一件）	套
5	傾斜固定架	件
6	十字固定架	件
7	小刃形測帽	件
8	固定測頭（中、短各一）	套
9	條形墊鐵（高、低各一）	對
10	表架組	件
11	塑料文件柜	件
